পণ্যের বিবরণ:
প্রদান:
|
| জীবনচক্র: | 20000 বার | রঙ: | নীল/ কালো/ ধূসর |
|---|---|---|---|
| শর্ত: | নতুন | স্ট্যান্ডার্ড অপারেশন তাপমাত্রা: | 260 |
| সর্বাধিক অপারেশন তাপমাত্রা (C): | 350 | শীট আকার (মিমি): | 2440 × 1220 |
| লক্ষণীয় করা: | Smt Trays,pcb carrier |
||
Solder Pallet SMT প্রসেস ক্যারিয়ার প্যালেট 20000 বার লাইফ সাইকেল সহস্পেসিফিকেশন:
| মডেল | DurostoneCHP760 | DurostoneCAS761 | সিআর 762 |
| শ্রেণী | মান | অ্যান্টি-স্ট্যাটিক | অ্যান্টি-স্ট্যাটিক (অপটিক্যাল) |
| রঙ | নীল | কালো | ধূসর |
| ঘনত্ব (g/mm3) | 1.85 | 1.85 | 1.85 |
| স্ট্যান্ডার্ড অপারেশন তাপমাত্রা | 260 | 260 | 260 |
| সর্বাধিক অপারেশন তাপমাত্রা (C) | 350 | 350 | 350 |
| শীট আকার (মিমি) | 2440 × 1220 | 2440 × 1220 | 2440 × 1220 |
| টিক/ওজন (মিমি/কেজি) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |
কিছু সুবিধার কারণে আমাদের বেশিরভাগ গ্রাহকরা ব্যবহার করেন:
1. উত্পাদন লাইনে দ্রুত অবস্থান
2. চাঙ্গা বারগুলির অনুপস্থিতির কারণে কম খরচ
3. ভাল ভলিউম স্টকিং
4. উৎপাদন লাইনে বিভিন্ন বোর্ড টাইপের সাথে ভাল ফলন
সারফেস-মাউন্ট টেকনোলজি (এসএমটি) হল পিসিবি-তে প্রতি বর্গ ইঞ্চিতে উচ্চ সার্কিটের ঘনত্ব চালানোর প্রধান কারণ।সার্কিট বোর্ডের পৃষ্ঠে সরাসরি উপাদান এবং ডিভাইস সংযুক্ত করা পণ্যগুলিকে অনেক বেশি সার্কিট গতিতে সঞ্চালন করতে সক্ষম করেছে, বৃহত্তর সার্কিট ঘনত্বের অনুমতি দিয়েছে এবং কম বাহ্যিক সংযোগের প্রয়োজন।এই অগ্রগতিগুলি ব্যাপকভাবে ব্যয় হ্রাস করেছে, উন্নত কর্মক্ষমতা এবং পণ্যের নির্ভরযোগ্যতা।যাইহোক, এই সুবিধাগুলি তাদের চ্যালেঞ্জ ছাড়া আসে না।প্যাড সাইজের হ্রাসের উপর সোল্ডার পেস্ট প্রিন্ট করা, ছোট ছোট উপাদান স্থাপন করা, এবং সমগ্র সমাবেশগুলিকে তাদের বিভিন্ন ধরনের সমাপ্তি সমাপ্তি এবং উপকরণ দিয়ে পুনরায় ফুটিয়ে তোলা প্রকৌশলীরা প্রতিদিন যেসব প্রযুক্তিগত চ্যালেঞ্জের মুখোমুখি হন তার কয়েকটি।
আমাদের বিক্রয় নেটওয়ার্ক
এই অনুমানটি তিনটি উপায়ে করা যেতে পারে
যদি একটি PCB পাওয়া যায় (বিশেষত জনবহুল) - আমাদের বিক্রয় প্রকৌশলীরা দ্রুত আপনার বোর্ড মূল্যায়ন করতে পারেন।
যদি পিসিবি ডিজাইনের ডেটা পাওয়া যায় তবে আমরা এটি প্রক্রিয়া করব, বিশ্লেষণ করব এবং দূর থেকে মূল্যায়ন করব।
আপনি নীচে উপস্থাপিত নিয়মগুলি ব্যবহার করে এটি করতে পারেন - আমাদের গ্রাহকরা দ্রুত খুঁজে পান যে উপরের দুটি পদ্ধতি সবচেয়ে সহজ।
গারবার, এক্সেলন এবং অন্যান্য ডেটা প্রয়োজন
পিন ল্যান্ড থেকে SMT প্যাড ক্লিয়ারেন্স মূল্যায়ন

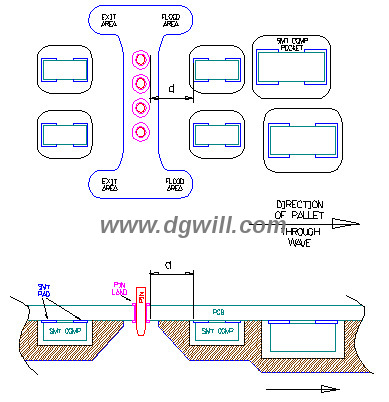

প্রতিটি নীচের দুটি পরিসংখ্যান একটি CSWSC এর পরিকল্পনা এবং বিভাগ দৃশ্যের অংশ দেখায়।ডান হাতের চিত্র দেখায় যে আরো ছাড়পত্র
প্রয়োজন হয় যখন সংযোগকারী স্থিতিবিন্যাস তরঙ্গের উপর লম্ব থাকে।
পিটিএইচ উপাদানগুলি তরঙ্গের মাধ্যমে দিকের সমান্তরালে অবস্থিত
পিন ল্যান্ড এবং এসএমটি প্যাডের মধ্যে প্রয়োজনীয় ক্লিয়ারেন্স বেশ তৈরি করা যায়
ছোট, যেহেতু ঝালটি কম্পোনেন্ট পকেটের "অধীনে" প্রবাহিত হয় না।
পিসিবি নকশা প্রভাব - বোর্ড ডিজাইনারদের জন্য - বা শ্বাসযন্ত্র
ডিজাইনের শ্বাস -প্রশ্বাসের সুযোগ সনাক্ত করতে সাহায্য করার জন্য আমাদের গ্রাহকদের কাছ থেকে প্রায়ই আমাদের ডাকা হয়।
আমরা একটি বোর্ডের মধ্যে সমস্যা এলাকা চিহ্নিত করব এবং উপাদানগুলির যথাযথ চলাচলের পরামর্শ দেব।(আদর্শভাবে পিসিবি গড়া আগে)
যাইহোক বোর্ড ডিজাইনাররা এটি পড়ছেন, আপনি কি আরও চারটি "নিয়ম" মনে রাখতে পারেন (শত শত অন্যান্য নিয়মগুলির সাথে প্রতিযোগিতা করার জন্য আপনাকে ভাসমান থাকতে হবে
আপনার মাথার চারপাশে)।
PTH এলাকা থেকে বড় (উচ্চতা) SMT উপাদান দূরে রাখুন।
পিটিএইচ উপাদানগুলির চারপাশের নেতৃস্থানীয় এবং পিছনে থাকা জায়গাগুলি যথাসম্ভব পরিষ্কার রাখুন।
কোনও পিটিএইচ উপাদানগুলির 3 মিমি (0.12 ") এর মধ্যে কোনও এসএমটি উপাদান রাখবেন না।
বোর্ডের এক প্রান্ত বরাবর সমস্ত পিটিএইচ উপাদানগুলিকে লাইনে রাখবেন না - বোর্ডের কেন্দ্রে মাস্কিংকে সমর্থন করার জন্য কিছু জায়গা ছেড়ে দিন।
